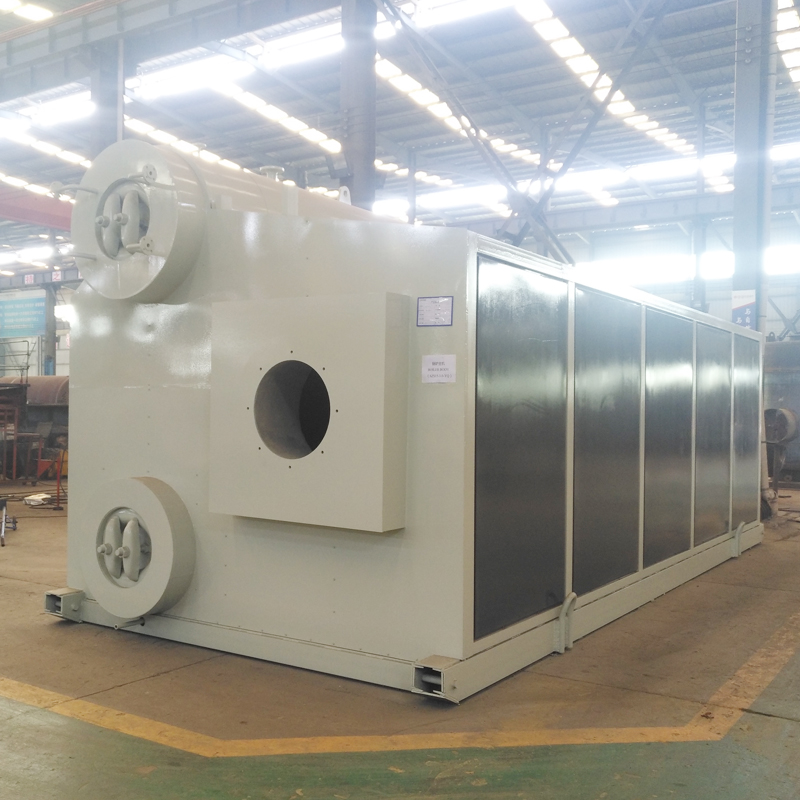

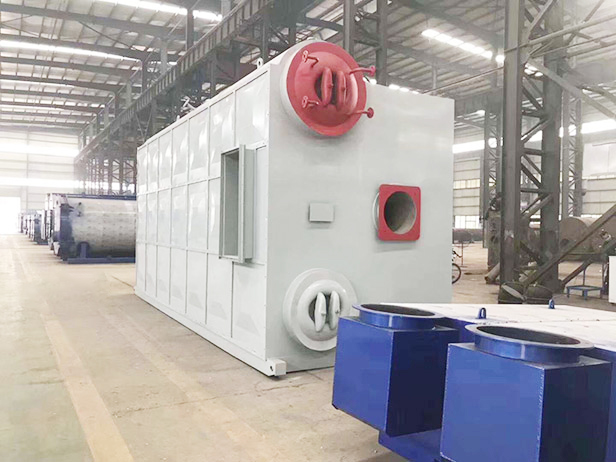

雙鍋筒燃氣蒸汽鍋爐的介紹

SZS系列蒸汽鍋爐本體為雙鍋筒、縱置式、室燃D型布置結構，右側為爐膛，左側為對流管束。通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并保證鍋爐整體向兩端膨脹。爐膛四周為窄間距管膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完全密封隔開，對流管束區后部為拉稀的措列結構，前部為順列結構，爐膛燃燒產生煙氣從爐膛尾部的出煙口進入燃盡室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，最后進入煙道入煙囪排向大氣。



SZS型燃氣鍋爐爐膛水冷壁及對流煙道全部采用膜式壁結構，密封性好，熱吸收率高，且有效降低耐火磚的使用及維修工作量。本鍋爐采用高熱阻材料作為絕熱層。保溫性能良好。尾部布置有節能冷凝器.能有效降低排煙溫度，鍋爐熱效率高。超低氮全自動燃燒機，使煙氣有害污染物少，無噪音運行。并且具有點火程序控制及超壓、熄火保護功能，運行安全。

雙鍋筒燃氣蒸汽鍋爐的性能優勢

（1）超大燃燒室設計，使燃料完全燃燒，燃燒效率高，污染小。

（2）鍋爐具有富余的受熱面，及足夠大的汽水空間，保證鍋爐參數穩定。

（3）爐頂設有防爆門，能夠泄放膛爆炸釋放的能量。

（4） 給水采用連續電動調節，并具有高低水位報警、聯鎖保護功能。

（5）部分爐型采用噴水減溫器，溫度調節靈敏，調溫幅度大。

（6）考慮到鍋爐的整體運輸要求，鍋爐的設計布置更為結構緊湊。此外，本鍋爐采用快裝結構，能有效縮短安裝周期。

（7）采用雙鍋筒型布置，結構緊湊，占地面積小，火焰充滿度好。

（8）爐膛采用膜式水冷壁結構，鍋爐整體采用全封閉焊接結構的氣密性內護板，爐墻密封性好。

（9）鍋爐布置受熱面面積大，設計有足夠大的汽水空間，保證鍋爐參數穩定。

（10）尾部布置有煙氣冷凝回收裝置，能有效控制排煙溫度，鍋爐熱效率高。

（11）采用高熱阻材料作為絕熱層，保溫性能良好。鍋爐外層采用壓制護板，外觀美觀、漂亮。

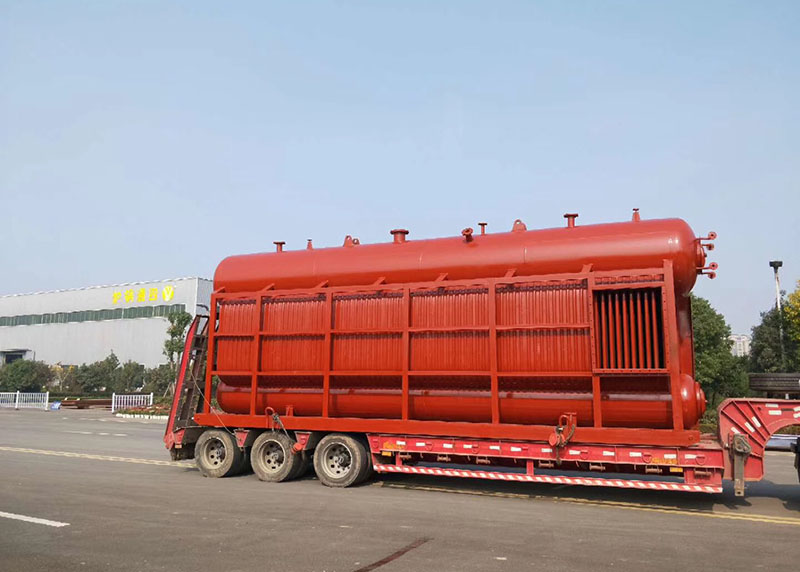

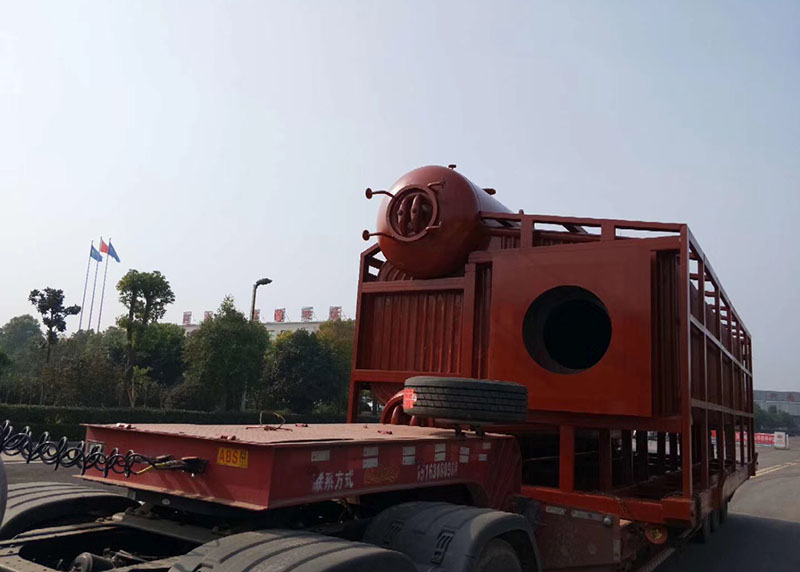

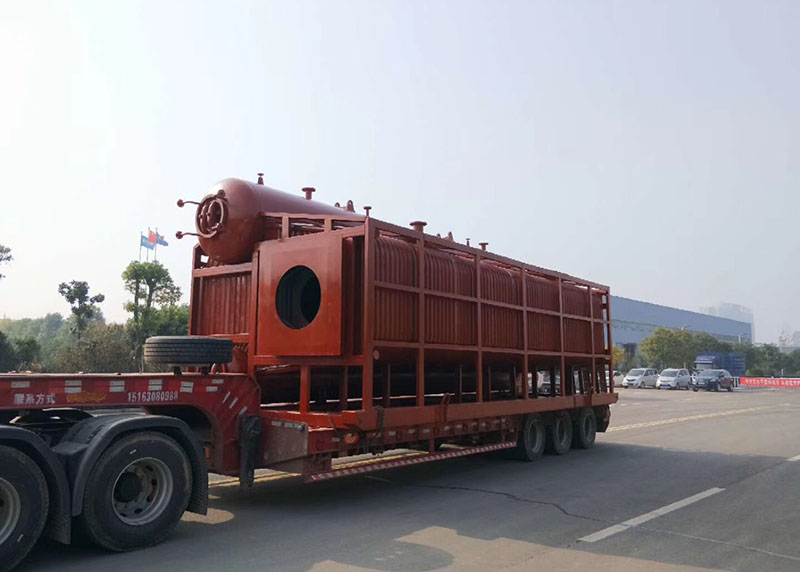

（12）采用快裝結構，整臺鍋爐設計在鋼性很強的底座上，安裝運輸方便。

（13）爐膛設有檢查孔，為使用、維修提供了很大方便。爐頂設有防爆門。

（14）采用全自動燃燒器，給水采用連續電動調節，燃燒效率高。并具有多重保護功能，運行安全可靠。

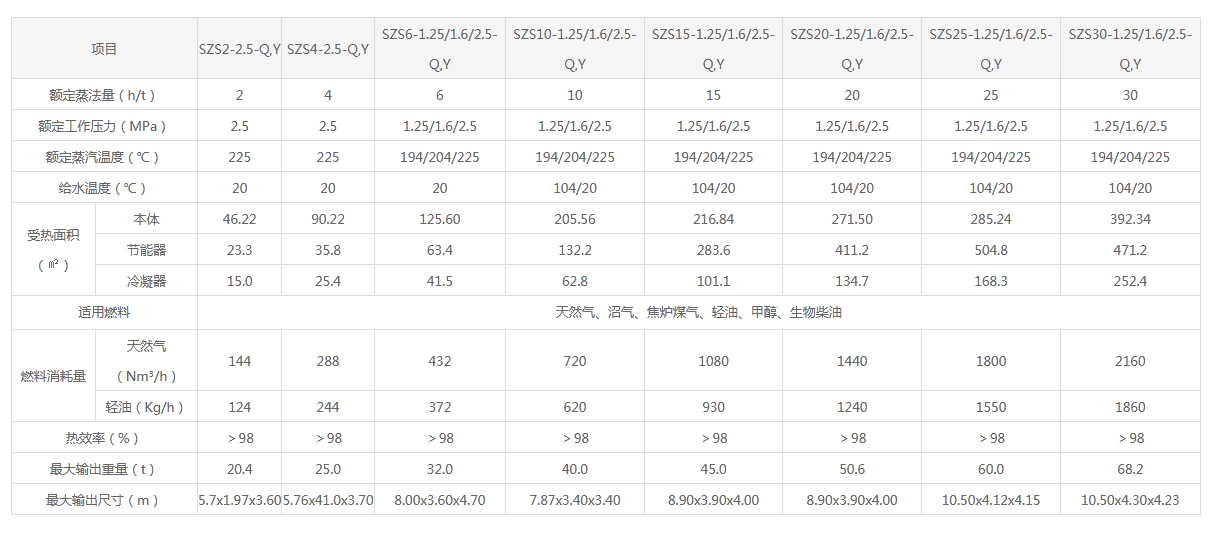

SZS雙鍋筒燃氣蒸汽鍋爐的技術參數表


備注：

1. 上述所有值，是以天然氣（LNG）低位發熱值8,400kcal/Nm³、城市煤氣（CG）低位發熱值4,000kcal/Nm³、焦爐煤氣低位發熱值4,200kcal/Nm³、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。

2. 根據用戶需求，我公司可以提供其他特殊型號的鍋爐。
